Какова основная классификация шаровых клапанов?

1.    Плавающий шаровой клапан

Основными структурными характеристиками плавающего шарового клапана являются:

(1) клапан имеет индикацию положения открытия и закрытия;

(2) блокирующее устройство;

(3) противолетающая конструкция клапанного стержня;

(4) антистатическое устройство;

(5) огнестойкая конструкция;

(6) уникальная конструкция герметизации сиденья клапана;

(7) средний фланц (соединительная часть между корпусом клапана и левым корпусом клапана) не имеет наружной структуры утечки.

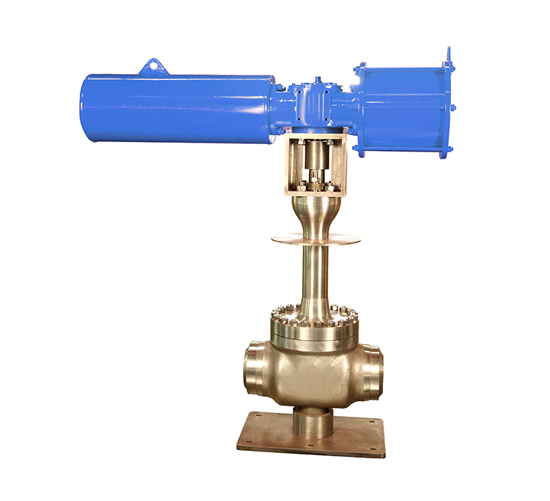

В соответствии с различными требованиями к применению плавучие шаровые клапаны подразделяются на обычные серии из углеродистой стали, серии из нержавеющей стали, серии из низкотемпературной стали, серии из серной стойкой стали и т.д.

Шар плавающего шарового клапана плавает. Под действием среднего давления шар может производить определенное смещение и давить на уплотняющую поверхность выходного отверстия для обеспечения уплотнения выходного отверстия. Плавающий шаровый клапан имеет простую конструкцию и хорошую герметичность, но рабочая нагрузка, которую несет шар, передается на выходное уплотняющее кольцо. Поэтому необходимо рассмотреть вопрос о Том, может ли материал уплотняющего кольца выдерживать рабочую нагрузку сферической среды. При ударе под высоким давлением шар может отклоняться. Эта конструкция обычно используется для шаровых клапанов среднего и низкого давления. Плавающий шаровый клапан подходит для общего промышленного использования.

2.  Стационарный шаровой клапан

Шар шарового клапана фиксируется и не перемещается после сброса давления. Стационарные шаровые клапаны оборудованы плавучими сиденьями. После выдерживания под средним давлением сиденье клапана перемещается таким образом, чтобы уплотняющее кольцо было плотно прижато к шару для обеспечения уплотнения. Подшипник обычно устанавливается на верхней и нижней валах шара, а рабочий крутящий момент невелик. Подходит для клапанов высокого давления и большого диаметра.

Для снижения рабочего момента шарового клапана и повышения надежности уплотнения в последние годы появились запечатанные маслом шаровые клапаны, то есть между уплотняющими поверхностями вводится специальное смазочное масло, образующее масляную пленку, что не только улучшает герметичность, но и уменьшает рабочий момент, а также больше подходит для шаровых клапанов высокого давления большого диаметра.

3.  Упругой шаровой клапан (т.е. направляющий шаровой клапан)

Шар эластичного шарового клапана эластичен. Шаровый клапан и уплотняющее кольцо клапана изготовлены из металлических материалов, а давление уплотнения очень высокое. Давление самого носителя не отвечает требованиям в отношении герметизации, и должна применяться внешняя сила. Клапан подходит для высокотемпературных и высокотемпературных сред.

Эластичный шаровой клапан образуется путем открытия эластичной канавки в нижней части внутренней стенки шара для обеспечения эластичности. При закрытии канала клиновая головка ствола клапана используется для открытия шара и сжатия его с помощью сиденья клапана для обеспечения герметичности. Перед поворотом шара клапана разгрузите клиновую головку, и шар клапана вернется к своей первоначальной форме, так что между шаром клапана и сиденьем клапана образуется небольшой разрыв, который может уменьшить трение и рабочий момент уплотняющей поверхности.

4.  Шаровый клапан v-образной формы

V- образный шаровый клапан представляет собой стационарный шаровый клапан и одиночный запечатанный шаровый клапан сиденья. Его регулирующая эффективность является лучшей среди шаровых клапанов. Характеристика потока равна процентной доле, а регулируемое соотношение достигает 100:1. Его v-образная выступ оказывает скользящее воздействие между металлическими клапанами сидений, что особенно подходит для сред, содержащих волокна, мелкие твердые частицы, навозную жигу и т.д.

5.  Тройной шаровой клапан

Тройные шаровые клапаны типа t и l. T- образная форма может соединить три ортогональных трубы, отрезать третий канал и играть роль утечки и слияния. L-type может соединить только два взаимно ортогональных трубопровода и не может одновременно поддерживать соединение третьего трубопровода, которое играет только роль распределения.

Особенности продукта:

(1) трехсторонний шаровый клапан имеет встроенную конструкцию, а четырехстороннее сиденье клапана − герметичный тип с меньшим количеством фланцевых соединений и высокой надежностью. Дизайн имеет легкий вес.

(2) шаровое ядро типа t подразделяется на T-type и L-type с длительным сроком службы, большой пропускной способностью и низкой устойчивостью.
