Каковы классификации клапанов бабочек?

Клапан Butterfly, также известный как клапан пашинки, обычно используется в трубопроводах, перевозящих различные коррозионные и некоррозионные среды жидкости в инженерных системах, таких как генератор, газ, природный газ, сжиженный нефтяной газ, холодный и горячий воздух, химическая плавки и т.д.

Принцип работы клапана бабочки

Клапан бабочки-это своего рода клапан, который использует круглую пластины бабочки в качестве открывающей и закрывающей части и вращается со стволом клапана, чтобы открыть, закрыть и настроить канал жидкости. Пластина бабочки клапана бабочки устанавливается в направлении диаметра трубопровода.

В цилиндрическом канале корпуса клапана бабочки пластинка в форме диска вращается вокруг оси с углом вращения 0 ° ~ 90 °. При повороте до 90 градусов клапан полностью открыт. Изменение угла смещения дисковой пластинки может контролировать поток среды.

Классификация клапанов бабочек

1, концентрический клапан бабочки

Структурная особенность клапана бабочки заключается в Том, что ось ствола клапана, центр пластины бабочки и центр тела находятся в одинаковом положении. Полезная модель имеет преимущества простой структуры и удобного производства. К этой категории относятся обычные клапаны бабочек с резиновой облицовкой.

Недостаток заключается в Том, что пластина бабочки и сиденье клапана всегда находятся в состоянии экструзии и измельчения, с большим расстоянием сопротивления и быстрым износом.

2, Один эксцентричный клапан бабочки

Для решения проблемы экструзии между пластиной бабочки и сиденьем клапана концентрической бабочки создается единый эксцентричный клапан бабочки. Его структурная особенность заключается в Том, что ось стержня клапана отклоняется от центра пластины бабочки таким образом, чтобы верхний и нижний края пластины бабочки более не становились осью вращения, что приводит к рассеиванию и уменьшению чрезмерного экструзии между верхним и нижним концами пластины бабочки и сиденьем клапана.

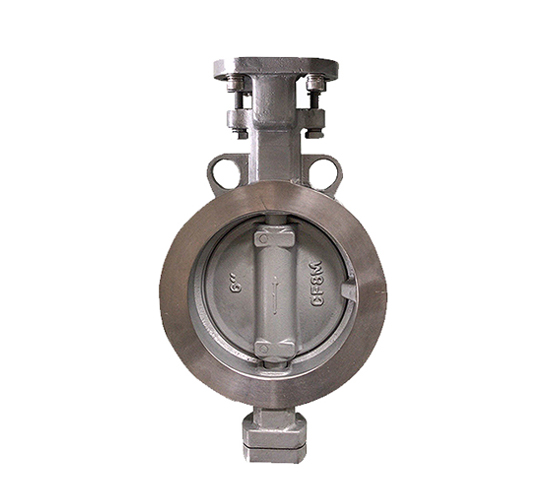

3, двойной эксцентричный клапан бабочки

На основе единого эксцентричного клапана бабочек совершенствуется и формируется двойной эксцентричный клапан бабочек, который в настоящее время наиболее широко используется. Полезная модель характеризуется тем, что ось клапанного стержня отклоняется от центра пластины бабочки и центра кузова.

Эффект двойного эксцентриситета позволяет бабочке покинуть сиденье клапана сразу после его открытия, что в значительной степени устраняет излишнюю чрезмерную экструзию и разрыв между бабочкой и сиденьем клапана, снижает сопротивление открытию, снижает износ и улучшает срок службы сиденья клапана.

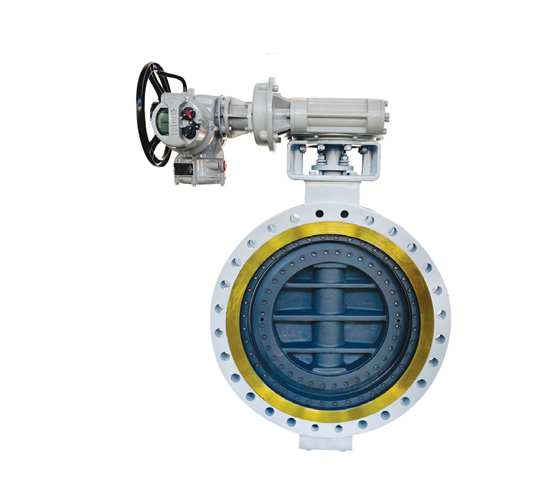

4, тройной эксцентричный клапан бабочки

Для того чтобы выдерживать высокие температуры, должна использоваться жесткая уплотнение, однако утечка является значительной; Для достижения нулевой утечки необходимо использовать мягкую герметичность, но она не устойчива к высокой температуре. Для того чтобы преодолеть противоречие между двойным эксцентричным клапаном бабочки, этот клапан является эксцентричным в третий раз (отклоняется от центральной линии металлической уплотняющей поверхности).

Полезная модель характеризуется тем, что коническая ось уплотняющей поверхности пластины бабочки отклоняется от цилиндрической оси кузова, в то время как положение стержня стержня двойного эксцентрического клапана является эксцентричным. Другими словами, после третьего эксцентриситета, уплотнение пластины бабочки уже не является истинным кругом, а эллипсом.

Самая большая особенность третьего эксцентриситета заключается в Том, что он коренным образом меняет структуру уплотнения, которая больше не является уплотнением положения, а уплотнением крутящего момента; Он не зависит от эластичной деформации сиденья клапана, а полностью зависит от давления на поверхности сиденья клапана для достижения эффекта уплотнения.
