隔膜阀的工作原理

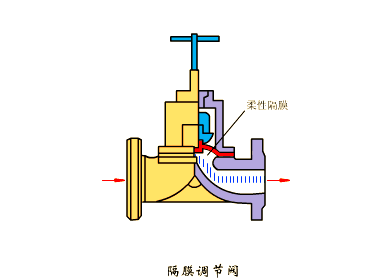

隔膜阀是一种通过弹性膜片将阀体与流体介质隔开的阀门。其工作原理基于膜片的弹性变形，通过改变膜片的位移来控制流体的通断。当膜片受到流体压力作用时，会产生相应的变形，从而改变阀门的开启程度，实现对流体流量的精确控制。隔膜阀的这一独特设计，使得它在各种工业应用中具有出色的性能和灵活性。

隔膜在隔膜阀中扮演着至关重要的角色，它不仅提供密封保障，还确保阀门的耐用性。在密封性方面，隔膜的弹性和化学稳定性确保它与流体腔紧密接触，形成有效密封，防止流体泄漏。其化学稳定性使隔膜能适应不同化学性质的介质，并在一定温度范围内维持良好的密封性能。此外，隔膜通常由耐腐蚀、耐磨损的材料制成，如聚四氟乙烯、橡胶或特殊合金，这些材料保证了隔膜在长时间使用过程中能维持良好的密封状态，延长隔膜阀的整体使用寿命。

1.卓越的密封性能

隔膜阀的出色密封性能主要归功于其核心部件——隔膜。这种隔膜通常由橡胶、聚四氟乙烯等软质材料制成，凭借其良好的弹性和化学稳定性，能够紧密贴合阀座，从而形成持久可靠的密封。在处理腐蚀性介质、有毒介质或高纯度流体等高要求场合下，隔膜阀都能有效防止流体泄漏，确保安全与环保。

2.强大的耐腐蚀性

隔膜阀的耐腐蚀性主要依赖于其材料选择，如不锈钢和聚四氟乙烯等。这些材料具有出色的化学稳定性，能够抵御各种化学介质的侵蚀。不锈钢阀体坚固耐用，能在多种化学环境下保持性能稳定。而聚四氟乙烯隔膜则能有效抵御酸性、碱性及其他腐蚀性介质的侵蚀，同时维持良好的密封性能和自身性能，从而延长阀门的使用寿命。

3.低流体阻力

隔膜阀的流道设计简约而不失科学，其内部流体通道畅通无阻，使得流体在通过时受到的阻力最小化。这一特性不仅有助于提高流体输送效率，还能减少能源浪费，符合节能环保的要求。
一方面，隔膜阀的流体阻力较小，这使得在流体输送过程中能耗得以有效降低。特别是在大型水处理厂等对能耗有严格要求的系统中，隔膜阀的应用尤为适宜。由于流道设计科学，流体在通过时受到的阻力最小化，从而减少了能源浪费，符合节能环保的要求。另一方面，顺畅的流道也确保了流体输送的稳定性。在化工生产、制药等对流量稳定性要求极高的工艺环节中，隔膜阀凭借其优越性脱颖而出。通过精准控制隔膜的变形，操作人员能够实现对介质流量和压力的精确把控，确保每一环节的需求都能得到满足，进而提升产品质量和生产效率。

此外，隔膜阀的操作简便快捷，支持手动、气动、电动等多种操作方式。无论哪种方式，都具备操作简单、方便快捷的特点，使得用户能够轻松上手，并在各种工业环境和生产流程中灵活应用。

特别是隔膜的更换操作，无需拆卸整个阀门，只需拆下阀盖即可在现场迅速完成。这种便捷的维修方式进一步增强了隔膜阀的实用性。

隔膜阀的类型

隔膜阀作为一种重要的工业阀门，其类型多种多样，适应不同的工业应用需求。这些多样化的隔膜阀类型，使得在各种工业环境中都能找到合适的阀门解决方案，从而确保生产的顺利进行。
1.按材料分类

隔膜阀的材料选择对其性能和应用场景有着决定性的影响。根据不同材料，隔膜阀可分为以下几类：

不锈钢隔膜阀：其阀体多采用不锈钢打造，这种材料不仅坚固耐用，还拥有出色的强度和耐腐蚀性。在化工生产中，面对含有腐蚀性介质的流体控制场景，不锈钢隔膜阀能保持稳定性能，发挥其优势。此外，其美观的外观和易于清洁的特点，也使其适用于食品加工等对卫生条件有要求的场合。

铸铁隔膜阀：铸铁隔膜阀成本较低，适合应用在普通流体输送管路中。虽然其具有一定的强度，但耐腐蚀性相对较弱，因此不适用于输送腐蚀性强的介质。这类阀门多见于水暖系统等对压力和腐蚀性要求不高的场合。

2.按驱动方式分类

隔膜阀的驱动方式也会影响其使用效果和适用场合。手动隔膜阀依靠人工操作实现开启和关闭，简单直接且无需额外动力源。这种类型的隔膜阀在小型、对自动化控制要求不高或操作频次较低的场合下使用方便，如小型实验室、家庭灌溉系统等。其结构简单、成本低廉且易于维护保养的特点，也使其在市场上占有一席之地。
气动隔膜阀：借助外部气源，通过气压作用于隔膜，实现阀门的自动化控制。其显著优点是响应迅速、控制精准，特别适用于自动化生产线上的流体控制。在饮料生产流水线上，气动隔膜阀能根据控制系统指令迅速调节阀门开度，确保生产流程的稳定与高效。此外，其远程控制功能使得操作人员能在中控室等位置集中操作多个阀门，极大提升了生产管理的便捷性。

电动隔膜阀：通过电机驱动，实现对阀门开度、开关时间等参数的精准控制。在化工生产等对流量、压力控制精度要求极高的场合，电动隔膜阀凭借电机的精确驱动，能确保每一次的控制都精准无误，从而提升产品质量和生产效率。同时，其与自动化控制系统的完美结合，使得远程操作和自动化运行成为可能。

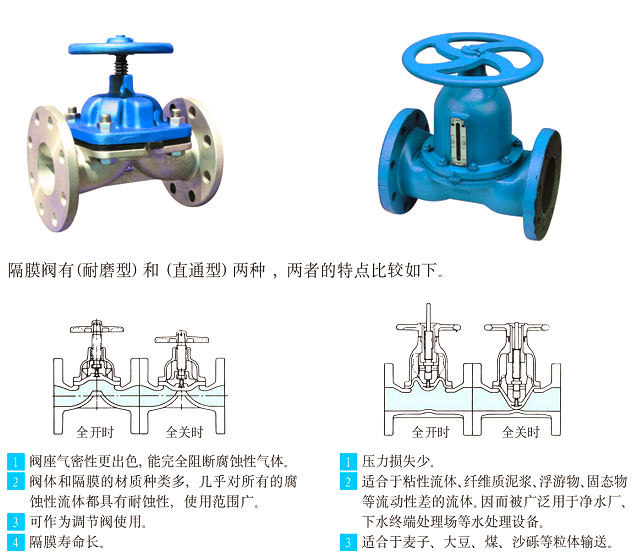

直通式隔膜阀：其独特结构使得在开启时隔膜升高，允许流体在任意方向畅流；而关闭时，隔膜密封紧密，即使管线中存在沙砾或纤维等杂质，也能保证绝对闭合。然而，相较于其他结构的隔膜阀，直通式隔膜阀对隔膜的弹性要求更高，这在一定程度上限制了隔膜材料的选择范围。在污水处理等含有较多杂质的场合中，直通式隔膜阀能有效防止杂质影响阀门的密封和正常使用。
角式隔膜阀：其入口与出口形成90°角，独特的阀瓣设计下配备隔膜，有效隔离阀体与阀盖。这种结构不仅切断性能卓越，流通能力亦佳，同时确保了可靠的密封和流畅的流体控制。在化工管道布局中，角式隔膜阀能灵活适应流体流向的改变，维持高效稳定的控制效果，因此常被选用在化工车间的转角管道处。

直流式隔膜阀：其流体通道近似直线，流阻较小且行程较长。这种设计对隔膜的挠性要求较高，但同样提供了出色的切断与流通性能。此外，它还能包容颗粒状介质，内腔可选无衬里或衬塑、衬胶、衬搪瓷等多种材质，满足不同流体输送的需求。在造纸行业等输送含微小颗粒的流体时，直流式隔膜阀能有效防止颗粒堵塞，保障流体输送的顺畅。

排放式隔膜阀：特别设计了用于排放介质的通道或接口，便于在需要时排出阀门内或相连管路中的介质。这一功能使其在定期清理或检修的管路系统中尤为适用，能轻松排空残留介质，为后续操作提供便捷。这种阀门常用于食品、饮料等行业的生产设备管路中，便于进行卫生清理和维护。

此外，隔膜阀还可根据用途进一步分类。例如，卫生级隔膜阀则着重考虑卫生要求，采用耐酸不锈钢材料和符合食品卫生标准的密封件，确保在食品、饮料等行业中的应用安全与合规。
它适用于对卫生条件要求极高的行业，如食品、酿酒、饮料、乳制品、精细化工制药及生物工程等。在制药行业的药品生产线上，它被广泛应用于输送药液、注射用水等，能够有效保障药品的纯净性和质量，防止产品受到污染。同时，在食品加工中处理牛奶、果汁、糖浆等时，该阀门也能确保食品的卫生安全。
此外，耐腐蚀隔膜阀采用特殊耐腐蚀材料制造，如聚四氟乙烯材质的隔膜，适用于输送强酸、强碱、强酸碱及各种有机溶剂（溶融碱金属元素氧除外）等腐蚀性极强的介质。在化工行业中，面对长期输送和控制腐蚀性化学物质的挑战，耐腐蚀隔膜阀能稳定工作，减少因腐蚀导致的维修和更换，确保生产流程的顺畅。例如，在生产硫酸、盐酸等强酸的化工厂里，这种阀门是不可或缺的流体控制设备。

隔膜阀的应用

隔膜阀作为一种重要的流体控制设备，其应用范围非常广泛。它不仅适用于对卫生条件要求极高的行业，如食品、酿酒、饮料、乳制品等，还广泛应用于精细化工制药及生物工程等领域。在制药行业的药品生产线上，隔膜阀被广泛用于输送药液、注射用水等，能有效保障药品的纯净性和质量。同时，在食品加工中处理牛奶、果汁、糖浆等时，隔膜阀也能确保食品的卫生安全。此外，耐腐蚀隔膜阀采用特殊耐腐蚀材料制造，如聚四氟乙烯材质的隔膜，特别适用于输送强酸、强碱、强酸碱及各种有机溶剂等腐蚀性极强的介质。在化工行业中，这种阀门能稳定工作，减少因腐蚀导致的维修和更换，确保生产流程的顺畅。

（一）化工行业中的应用
化工生产常涉及强酸、强碱及有机溶剂等高度腐蚀性介质，对输送和控制设备的耐腐蚀性要求甚高。隔膜阀凭借其卓越的耐腐蚀性和密封性，成为此类场合的理想之选。其隔膜能有效隔离腐蚀性介质与其他部件，延长使用寿命。同时，通过手动、气动或电动操作，隔膜阀能精准控制流量和压力，确保化学反应在预定条件下安全、顺利进行。

（二）食品与饮料工业中的应用

食品与饮料行业对卫生和纯净度要求严格。隔膜阀在此能确保介质纯净、无污染。其密封性能可防止外界杂质和微生物混入，保持产品的新鲜度和口感。在原料输送、半成品和成品流量控制方面，隔膜阀同样表现出色，精准调节流量，确保生产顺畅、质量稳定。此外，其耐腐蚀性还能适应食品饮料加工中的清洁、消毒溶液等介质，满足多样化生产需求。

（三）制药工业中的应用

制药行业对药品质量和安全要求极高，输送药物原料和制剂的设备必须具备高度耐腐蚀性和密封性。隔膜阀在此发挥重要作用，其卓越的耐腐蚀性和密封性能能有效防止药品污染，确保药品的安全性和有效性。同时，其精准的控制能力也能满足制药行业对流量和压力的严格需求。
在原料药的输送与控制方面，隔膜阀展现出了卓越的性能。由于原料药需要在多个工序间转移，因此流向的控制至关重要。隔膜阀能有效地引导原料药的流向，避免交叉污染，特别是在处理粉末和颗粒物质时，其表现尤为出色。

对于生物反应器的连接，隔膜阀同样发挥着关键作用。在制药过程中，生物反应器用于培养微生物或细胞，其连接部分的封闭性和无菌性至关重要。隔膜阀在此环节中，能确保系统的严密性，防止外界污染对反应器内培养物的影响。

在成品灌装系统中，隔膜阀的密封性能得到了充分体现。灌装过程中需要精确控制流量，同时确保灌装环境的洁净。隔膜阀的易清洁特性和优越的密封性，使其成为灌装系统中不可或缺的一部分。此外，隔膜阀还适用于CIP和SIP等制药行业的清洁和消毒方式，其无死角设计和高耐化学性确保药品质量不受影响。

除了上述领域，隔膜阀还在生物工程和日化行业中有着重要的应用。在生物工程领域，卫生级隔膜阀常用于处理敏感的生物介质，如疫苗和生物药品的生产过程中，保障介质的纯净和生物活性。而在日化行业中，隔膜阀则用于化妆品制造中的原料输送，确保化妆品的卫生标准和质量要求。
在机械设备和自动化设备领域，自动化生产线上，隔膜阀常被用于对各种流体进行精确控制。通过与自动化控制系统的结合，气动或电动操作方式使得隔膜阀能够遵循预设程序，实现对流体通断和流量大小的精准调节，从而确保整个生产线的稳定运作。其结构简明、维修便捷的特性，使得在设备运行过程中一旦出现隔膜损坏等问题，能够迅速得到解决，减少设备停机时间，进而提升生产效率。正因如此，隔膜阀在多种工业生产场景中均发挥着不可或缺的作用。

隔膜阀选择

在选择隔膜阀时，需要考虑多个关键因素。首先，根据使用场合和流体性质，确定所需的隔膜阀类型和规格。其次，关注隔膜阀的材质，以确保其能够适应特定的化学和物理环境。此外，操作方式和控制系统的兼容性也是选择过程中需要考虑的重要因素。最后，综合考虑隔膜阀的性能、价格以及维修便捷性，以做出最符合实际需求的决策。

1.介质特性考量
在选择隔膜阀时，首要考虑的是介质特性。必须充分评估介质的腐蚀性，特别是对于化工生产中常见的强酸、强碱及有机溶剂，应优先选择耐腐蚀材料如不锈钢或聚四氟乙烯（PTFE）制成的隔膜和阀体，以确保阀门不会因腐蚀而受损，从而影响其使用寿命和密封性能。

同时，介质温度也是一个关键因素。不同材料的隔膜和阀体具有不同的温度耐受范围，因此需要确保所选隔膜阀能够适应介质所处的温度环境。例如，某些隔膜阀的工作温度范围可能为-50～175℃，而另一些则可能在低于180摄氏度的范围内适用。

此外，介质的粘度情况也不容忽视。对于粘度较高的介质，需要仔细考虑阀门的流道设计和隔膜的动作是否会受到影响，以防止介质流动不畅的问题。

另外，还需确认介质中是否含有颗粒。在污水处理或造纸行业等含有颗粒状介质的场合，应选择能够包容颗粒且不易堵塞的阀门类型，如直流式隔膜阀，以确保阀门的正常工作和稳定的介质流通控制。

2.压力和温度适配

隔膜阀必须能够承受所在系统的最高压力和温度，以确保其能在相应工况下稳定可靠地工作。在挑选过程中，需要根据阀门的使用场合和工作压力要求，仔细确认阀门的额定压力，以确保其能够轻松应对所需的最大工作压力。

例如，在高压的化工流体管道中，需要选用高压力等级的隔膜阀，以避免因压力过大而导致的阀门损坏和泄漏等安全事故。同时，还需根据阀门的工作环境和介质的实际温度，选择适配的阀门材料和工作温度范围。因为过高或过低的温度都可能影响隔膜阀的性能，所以选择能够耐受所需最高温度的隔膜阀至关重要。

3.流量要求匹配

在选择隔膜阀时，还需考虑流量要求。不同的隔膜阀具有不同的流量特性，因此需要确保所选阀门能够满足系统的流量需求。在评估流量要求时，应考虑介质的流速、流量范围以及流量控制精度等因素，以确保阀门能够稳定地控制介质的流通量。
流量要求在选择隔膜阀时至关重要。根据实际流量需求，需挑选合适阀门口径的隔膜阀，并确保其具备相应的调节能力。阀门通径大小直接影响其所能承受的最大流量。若流量需求大而阀门口径过小，会导致流体受阻，影响系统效率；反之，若流量需求小而选用大口径阀门，则增加成本并可能影响调节精度。
此外，不同工艺环节对流量控制精度有不同的要求。例如，在化工生产中的精细化学反应或制药行业的精准调配中，需要隔膜阀精确调节介质流量。为此，可以选择调节性能好、能通过精准控制隔膜弯曲程度来实现流量控制的隔膜阀，以满足特定工艺的严格要求，确保生产顺利进行。

同时，在选择隔膜阀时还需考虑安装空间规划。要提前了解安装现场的空间布局，确保所选阀门能够顺利安装，避免因尺寸问题导致无法安装到位或操作维护困难的情况。例如，在自动化生产线或管道布局紧凑的场合，可以选择结构小巧的隔膜阀类型，既满足流量、压力等控制要求，又合理利用空间，确保系统布局的合理性和美观性，同时也便于后续的检修、更换等操作。

最后，还需权衡维护和成本因素。选择易于维护且成本效益高的隔膜阀对于长期使用至关重要。特别要注意隔膜等易损部分的更换操作是否简便。例如，有些隔膜阀在更换隔膜时无需拆卸整个阀门，只需拆下阀盖即可在现场快速完成更换工作，这样不仅可以节省时间和成本，还能减少对生产过程的影响。
同时，在选购隔膜阀时，我们还需要全面考虑阀门的采购成本、预期使用寿命，以及后期可能涉及的维修和保养费用。我们不应仅仅追求低价而忽视产品质量，同样也要避免盲目选择高价高端产品造成不必要的浪费。在满足工艺要求的前提下，我们应该权衡这些因素，挑选性价比高的隔膜阀，以确保其在使用周期内既能稳定运行又能有效控制成本。
此外，隔膜阀的安全和环保性能也是我们不容忽视的考量因素。我们必须严格确保阀门符合相关的安全和环保标准，以防止可能出现的安全事故和环境污染问题。良好的密封性能是关键，它能够有效防止介质泄漏，从而避免因泄漏引发的各种问题。

在环保要求较高的领域如污水处理和水处理等，我们更需要选择密封可靠、无泄漏风险的隔膜阀，同时也要确保阀门的材质符合环保标准，以实现安全生产和绿色环保的目标。

隔膜阀设计特点

隔膜阀以其独特的工作原理和结构特点，在多种应用场合中展现出显著的优势。其关键部件隔膜采用软质材料制成，使得阀门具有出色的密封性和耐用性。此外，隔膜阀还具有以下显著优势：

1. 优异的密封性能：隔膜阀的隔膜设计使其能够与流体腔紧密接触，形成可靠且持久的密封，有效防止流体泄漏。

2.耐腐蚀性强：隔膜材料如橡胶、聚四氟乙烯等具有优异的耐腐蚀性，能够适应各种化学性质的介质，确保长期使用的稳定性。

3.维护简便：由于隔膜阀的构造简单且易于拆卸，因此维护起来相对简便，减少了维护成本和时间。

4.广泛适用性：隔膜阀适用于多种行业和场合，如化工、制药、食品加工等，能够满足不同的流体控制需求。

综上所述，隔膜阀凭借其卓越的密封性、耐腐蚀性以及简便的维护特点，在流体控制领域中占据着重要的地位。
