气动进口疏水阀结构特点

发布时间:2022-04-16 11:50:06阅读:121

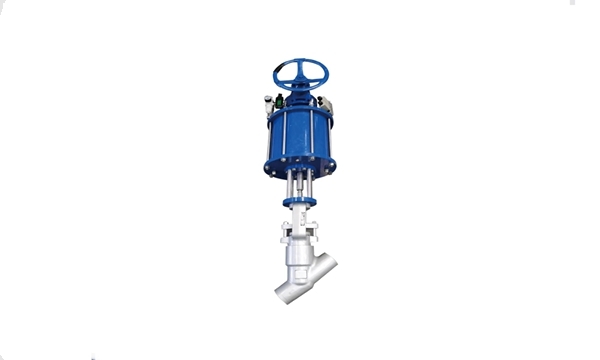

德国维替进口气动 Y 型疏水阀特别适用于火电站系统中,作为接通或截断介质使用。

应用范围:

火电站系统中主蒸汽系统疏水

结构特点:

阀门上部由阀盖和填料箱组成,利于快速拆装以及在原地维修。倾斜阀杆的构造和*的流道形状设计使介质近于直线的方式,阀门具有*的 Cv 值,产生比其它形式阀门更低的压降。

阀门本体上以特殊工艺堆焊硬质合金密封面(密封面表面经过整体硬化处理),结构更紧凑。锥形密封面设计使较小的轴向力就可密封,能提供可靠的密封和长久的使用寿命。

气动进口疏水阀结构特点

采用阀体中腔导向的阀瓣具有上下两个导引环,阀瓣的顶部和底部同时导向,构成全程在阀体中腔导向的活塞式阀瓣,可以因各种受力不当产生的卡死,表面,阀杆弯曲,阀瓣振颤等现象。阀瓣底部的导引环将 90% 的流体以接近直线的方式通过,有效地所有侧面冲击引起的不良反应。这些特点使该阀门很适用于电站蒸汽快速 “ 排放 ” 和 “ 疏水 ” 系统。

阀瓣密封面堆焊硬质合金,该合金具有*的机械特性,耐磨损,耐冲蚀,可保持阀门长久的使用寿命。

阀杆填料采用进口的特种填料,能起到*的防漏效果,并且经久耐用,拆装方便。填料箱与阀体处的密封采用夹 316 高目柔性石墨垫,以的扭矩进行装配 , 安全可靠,杜绝外漏。

采用气动装置作为执行机构 , 对阀门的控制精确 , 安全 , 有效 。

填料箱采用特殊结构设计,保证足够的强度和良好的热学特性。
