烟气蝶阀

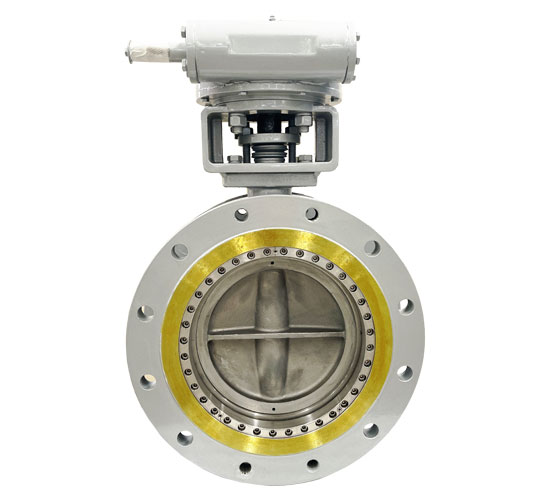

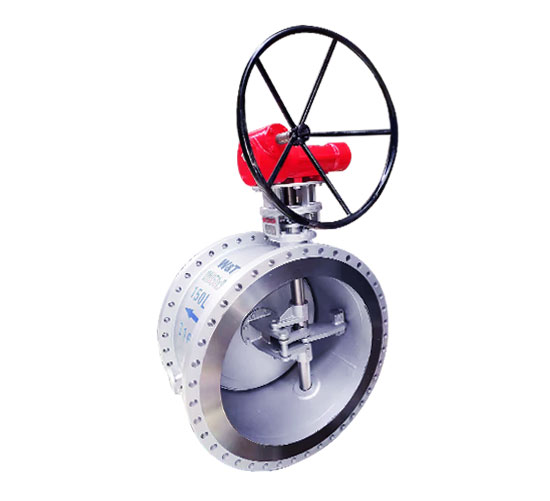

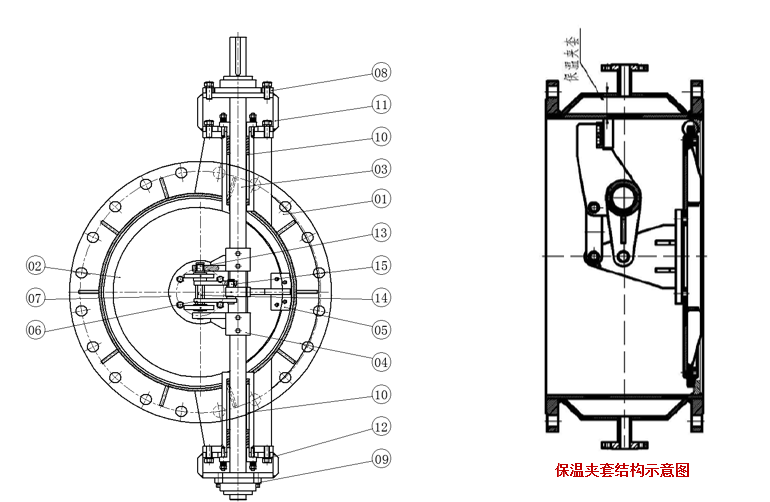

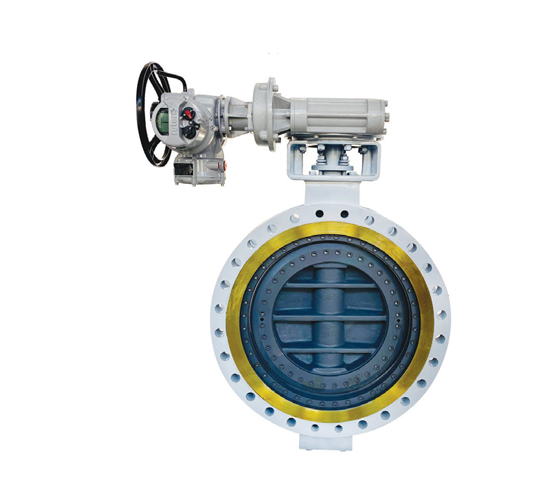

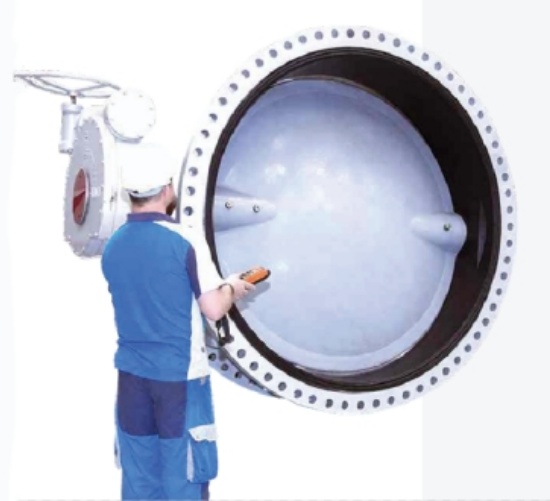

烟气蝶阀蝶阀主要由驱动装置、阀板、阀体、阀轴、杆系和轴端密封等部件组成。阀门的启闭是靠驱动装置驱动阀轴带动四连杆机构运动实现的。阀轴旋转使阀板开启,当阀板与管道中心平行,阀门处于全开状态;阀轴反方向旋转使阀板关闭,当阀板与阀体的密封面平行接触直至压紧密封,此时阀门完全关闭。

155-8887-9032
产品详情
产品用途
设计特点

烟气蝶阀

烟气蝶阀

摩擦阻力小,操作扭矩轻

a) 打开阀门的初始阶段和关闭阀门的最后阶段,阀板平行于阀座运动,阀板与 阀座间实现无摩擦运动

b) 驱动轴靠近阀门中心线,所以驱动轴只需很小的扭矩

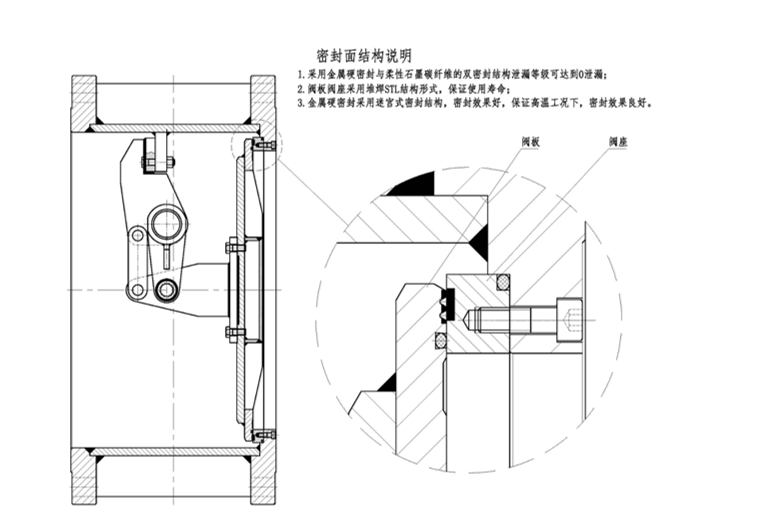

有自清洁功能

阀座密封面位于垂直面上,开关过程中不会同管道残留的固体颗粒造成阀座密封面的损坏

适用于各种应用的密封形式(多种组合式阀座)

a)软密封 Soft sealing (P<7 bar)

b)金属硬密封 Metallic sealing

c)带有气体净化室的双软密封Double soft sealing with purge gas chamber

d)金属和软密封 Metallic  and soft sealing

可更换的阀座和密封环(可选结构)


结构可靠,使用寿命长

阀板与阀座在开启时,阀门的连杆机构限定了阀门两侧的最大压差,从而避免受到高压差的冲击,也避免了进气带    水情况出现,确保系统安全

高温工况操作稳定可靠

a)平面密封保证高温情况下阀座和阀板直接可以瞬间脱离,无摩擦阻力

b)高温条件下,由于驱动杆与导向杆几乎等长从而保证连杆系统不会卡死

C)操作温度最高可达800°c

结构设计紧凑,流量系数大

a)最大公称通径可达 DN 4000(NPS 160")

b)公称压力最大可达 PN 2.0Mpa

c)阀门的驱动可根据用户的要求进行设计

(如电动、气动、液动、手动等)


符合 API 598零泄漏

阀座平面密封,符合标准 API 598,可实现单向密封零泄露

动负载填料压盖系统

标准低排放阀杆密封,泄露率为百万分之0-2OPPM.动负载具有可预测及不变的填料压缩力,可持续使用5000个开关循环操作,而不需要调整或更换填料。

多种连接形式可选

a)双法兰连接Double Flanged (ASME B16.34-2009)b)对焊式连接 Butt welded (ASME B16.25)

c)对夹式连接Flangeless Wafer (API 609)

d)支耳式连接Single Flange - Lug type (API 609)
